Архитектура «клиент-сервер» (Лекция)



5.1.1. Основные понятия

Как правило, компьютеры и программы, входящие в состав информационной системы, не являются равноправными. Некоторые из них владеют ресурсами (файловая система, процессор, принтер, база данных и т.д.), другие имеют возможность обращаться к этим ресурсам. Компьютер (или программу), управляющий ресурсом, называют сервером этого ресурса (файл-сервер, сервер базы данных, вычислительный сервер...). Клиент и сервер какого-либо ресурса могут находиться как в рамках одной вычислительной системы, так и на различных компьютерах, связанных сетью.

Основной принцип технологии "клиент-сервер" заключается в разделении функций приложения на три группы:

·         ввод и отображение данных (взаимодействие с пользователем);

·         прикладные функции, характерные для данной предметной области;

·         функции управления ресурсами (файловой системой, базой данных и т.д.)

Поэтому, в любом приложении выделяются следующие компоненты:

·         компонент представления данных

·         прикладной компонент

·         компонент управления ресурсом

Связь между компонентами осуществляется по определенным правилам, которые называют "протокол взаимодействия".



5.1.2. Модели взаимодействия клиент-сервер

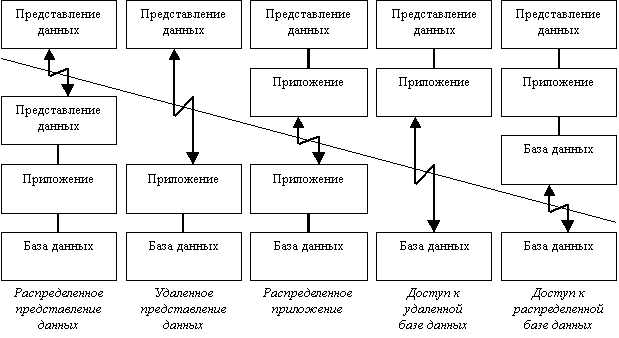

Компанией Gartner Group, специализирующейся в области исследования информационных технологий, предложена следующая классификация двухзвенных моделей взаимодействия клиент-сервер (двухзвенными эти модели называются потому, что три компонента приложения различным образом распределяются между двумя узлами):



Исторически первой появилась модель распределенного представления данных, которая реализовывалась на универсальной ЭВМ с подключенными к ней неинтеллектуальными терминалами. Управление данными и взаимодействие с пользователем при этом объединялись в одной программе, на терминал передавалась только "картинка", сформированная на центральном компьютере.

Затем, с появлением персональных компьютеров (ПК) и локальных сетей, были реализованы модели доступа к удаленной базе данных. Некоторое время базовой для сетей ПК была архитектура файлового сервера. При этом один из компьютеров является файловым сервером, на клиентах выполняются приложения, в которых совмещены компонент представления и прикладной компонент (СУБД и прикладная программа). Протокол обмена при этом представляет набор низкоуровневых вызовов операций файловой системы. Такая архитектура, реализуемая, как правило, с помощью персональных СУБД, имеет очевидные недостатки - высокий сетевой трафик и отсутствие унифицированного доступа к ресурсам.

С появлением первых специализированных серверов баз данных появилась возможность другой реализации модели доступа к удаленной базе данных. В этом случае ядро СУБД функционирует на сервере, протокол обмена обеспечивается с помощью языка SQL. Такой подход по сравнению с файловым сервером ведет к уменьшению загрузки сети и унификации интерфейса "клиент-сервер". Однако, сетевой трафик остается достаточно высоким, кроме того, по-прежнему невозможно удовлетворительное администрирование приложений, поскольку в одной программе совмещаются различные функции.

Позже была разработана концепция активного сервера, который использовал механизм хранимых процедур. Это позволило часть прикладного компонента перенести на сервер (модель распределенного приложения). Процедуры хранятся в словаре базы данных, разделяются между несколькими клиентами и выполняются на том же компьютере, что и SQL-сервер. Преимущества такого подхода: возможно централизованное администрирование прикладных функций, значительно снижается сетевой трафик (т.к. передаются не SQL-запросы, а вызовы хранимых процедур). Недостаток - ограниченность средств разработки хранимых процедур по сравнению с языками общего назначения (C и Pascal).

На практике сейчас обычно используются смешанный подход:

·         простейшие прикладные функции выполняются хранимыми процедурами на сервере

·         более сложные функции реализуются на клиенте непосредственно в прикладной программе

Сейчас ряд поставщиков коммерческих СУБД объявило о планах реализации механизмов выполнения хранимых процедур с использованием языка Java. Это соответствует концепции "тонкого клиента", функцией которого остается только отображение данных (модель удаленного представления данных).

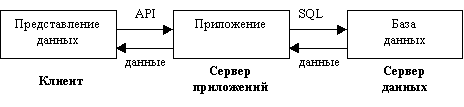

В последнее время также наблюдается тенденция использования модели распределенного приложения. Характерной чертой таких приложений является логическое разделение приложения на две и более частей, каждая из которых может выполняться на отдельном компьютере. Выделенные части приложения взаимодействуют друг с другом, обмениваясь сообщениями в заранее согласованном формате. В этом случае двухзвенная архитектура клиент-сервер становится трехзвенной, а к некоторых случаях, она может включать и больше звеньев.



5.1.3. Мониторы транзакций

В том случае, когда информационная система объединяет достаточно большое количество различных информационных ресурсов и серверов приложений, встает вопрос об оптимальном управлении всеми ее компонентами. В этом случае используют специализированные средства - мониторы обработки транзакций (часто их называют просто "мониторы транзакций"). При этом понятие транзакции расширяется по сравнению с известным в теории баз данных. В данном случае это не атомарное действие над базой данных, а любое действие в системе - выдача сообщения, запись в индексный файл, печать отчета и т.д.

Для общения прикладной программы с монитором транзакций используется специализированный API (Application Program Interface - интерфейс прикладного программирования), который реализуется в виде библиотеки, содержащей вызовы основных функций (установить соединение, вызвать определенный сервис и т.д.). Серверы приложений (сервисы) также создаются с помощью этого API, каждому сервису присваивается уникальное имя. Монитор транзакций, получив запрос от прикладной программы, передает ее вызов соответствующему сервису (если тот не запущен, порождается необходимый процесс), после обработки запроса сервером приложений возвращает результаты клиенту. Для взаимодействия мониторов транзакций с серверами баз данных разработан протокол XA. Наличие такого унифицированного интерфейса позволяет использовать в рамках одного приложения несколько различных СУБД.

Использование мониторов транзакций в больших системах дает следующие преимущества:

·         Концентрация всех прикладных функций на сервере приложений обеспечивает значительную независимость как от реализации интерфейса с пользователем, так и от конкретного способа управления ресурсами. При этом также обеспечивается централизованное администрирование приложений, поскольку все приложение находится в одном месте, а не "размазано" по сети по клиентским рабочим местам.

·         Монитор транзакций в состоянии сам запускать и останавливать серверы приложений. В зависимости от загрузки сети и вычислительных ресурсов он может перенести или скопировать часть серверных процессов на другие узлы. Это обеспечивает достижение баланса загрузки.

·         Обеспечивается динамическая конфигурация системы, т.е. без ее остановки может быть добавлен новый сервер ресурсов или сервер приложений.

·         Повышается надежность системы, т.к. в случае сбоев сервер приложений может быть перемещен на резервный компьютер.

·         Появляется возможность управления распределенными базами данных (подробнее см. следующий параграф).



5.2. Обработка распределенных данных

В современном бизнесе очень часто возникает необходимость предоставить доступ к одним и тем же данным группам пользователей, территориально удаленным друг от друга. В качестве примера можно привести банк, имеющий несколько отделений. Эти отделения могут находиться в разных городах, странах или даже на разных континентах, тем не менее необходимо организовать обработку финансовых транзакций (перемещение денег по счетам) между отделениями. Результаты финансовых операций должны быть видны одновременно во всех отделениях.

Существуют два подхода к организации обработки распределенных данных.

1.      Технология распределенной базы данных.  Такая база включает фрагменты данных, расположенные на различных узлах сети. С точки зрения пользователей она выглядит так, как будто все данные хранятся в одном месте. Естественно, такая схема предъявляет жесткие требования к производительности и надежности каналов связи.

2.      Технология тиражирования. В этом случае в каждом узле сети дублируются данные всех компьютеров. При этом:

·        передаются только операции изменения данных, а не сами данные

·        передача может быть асинхронной (неодновременной для разных узлов)

·        данные располагаются там, где обрабатываются

Это позволяет снизить требования к пропускной способности каналов связи, более того при выходе из строя линии связи какого-либо компьютера, пользователи других узлов могут продолжать работу. Однако при этом допускается неодинаковое состояние базы данных для различных пользователей в один и тот же момент времени. Следовательно, невозможно исключить конфликты между двумя копиями одной и той же записи.
