База данных Библиотека



            Нужно создать в СУБД «MS SQL Server 2005» базу данных «Библиотека».

            Запускаем «MS SQL Server 2005 MSE», соединяемся с сервером, переходим в обозреватель объектов.

            В инспекторе объектов переходим в раздел «Базы данных» и через контекстное меню создаем новую базу. Далее задаем нехитрые начальные параметры: имя, расположение.

            Далее находим только что созданную базу, открываем и заходим в раздел «Библиотека – Таблицы».  Вызываем контекстное меню на разделе «Таблицы» и выбираем создание. Для разминки создаем таблицу «Авторы».

Имя столбца
таблицы

Тип данных, размер поля,
наличие ключа

Код_автора

Int, первичный ключ, счетчик

ФИО

VarChar(50)

            Заполним таблицу фамилиями.

Рис. 1. Заполненная таблица «Авторы»

Рис. 1. Заполненная таблица «Авторы»



            Следующей создаем таблицу «Книги».

Имя столбца
таблицы

Тип данных, размер поля,
наличие ключа

Код_книги

Int, первичный ключ, счетчик

Название

VarChar(50)

Код_автора

Int, внешний ключ, таблица «Авторы»

Год_издания

SmallDateTime

Количество

SmallInt

            Также заполним таблицу данными из головы.

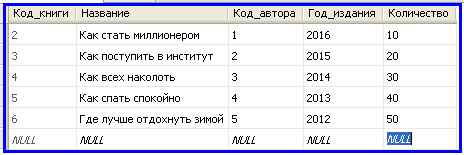

Рис. 2. Таблица «Книги»

Рис. 2. Таблица «Книги»



            Затем создаем таблицу «Читатели».

Имя столбца
таблицы

Тип данных, размер поля,
наличие ключа

Чит_билет

Int, первичный ключ

ФИО

VarChar(50)

Адрес

VarChar(50)

Телефон

VarChar(10)

            Далее заполняем эту таблицу нашими, так называемыми читателями.

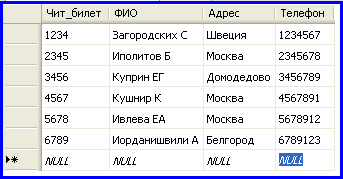

Рис. Заполненная таблица «Читатели»

Рис. 3. Заполненная таблица «Читатели»



            Потом приступаем к созданию таблицы «Выдачи».

Имя столбца
таблицы

Тип данных, размер поля,
наличие ключа

Код_выдачи

Int, первичный ключ, счетчик

Код_книги

Int, внешний ключ, таблица «Книги»

Дата_выдачи

SmallDateTime

Дата_сдачи

SmallDateTime

Чит_билет

Iny, внешний ключ, таблица «Читатели»

            Затем заполняем таблицу «Выдачи».

Рис. 4. Заполненная таблица «Выдачи»

Рис. 4. Заполненная таблица «Выдачи»



            Создание диаграммы базы данных осуществляется в соответствующем разделе, опять же при вызове контекстного меню. Только что созданная диаграмма показана ниже. На ней обозначены таблицы базы данных и связи между ними

Рис. 5. Диаграмма базы данных «Библиотека»

Рис. 5. Диаграмма базы данных «Библиотека»
